光学玻璃精密抛光环节,每天产生大量含抛光粉(主要成分氧化铈 CeO₂)的废水。多数厂家的做法是:沉降→上清液直排→抛光粉当危废处置,整个流程抛光粉回收率只有 20%-30%,不仅危废处置费高(约 8000-12000 元/吨),还白白浪费了价值 30000-40000 元/吨的抛光粉原料。昌海环保在东莞某光学镜片厂的 UF+RO 组合方案,把抛光粉回收率做到了 85%,RO 产水 100% 回用到抛光机清洗,综合年节约 88 万元。
一、抛光液回用为什么卡在 30% 上不去?
1. 传统工艺路线:「沉降+压滤」是天花板。大多数光学玻璃厂的抛光液废水处理还停留在「斜板沉降→板框压滤」路线。这套工艺看似简单,但有三个硬伤:一是 CeO₂ 颗粒粒径分布宽(0.5-10 μm),沉降只能截留 5 μm 以上的颗粒,大量亚微米级抛光粉被上清液带走;二是压滤后滤饼含水率高(60%-70%),烘干再回用能耗高,厂里干脆按危废委外;三是上清液还含有抛光粉分散剂、磨屑、玻璃碎屑,直接回用会划伤镜片表面,所以多数厂宁可当废水排放。
2. 直排的隐性成本:80% 厂没算清这笔账。我们服务过的某镜片厂(200 万片/月产能),抛光环节每天产生 12 m³ 含抛光粉废水。原工艺流程下:每年抛光粉原料消耗 28 吨,采购成本 96 万元;危废处置费 11 万元/年;自来水补水 18 万元/年。整条线的水+料+处置综合成本约 125 万元/年。问题是这 125 万元里有 88 万元(70%)完全可以省下来,关键是选对回用工艺路线。

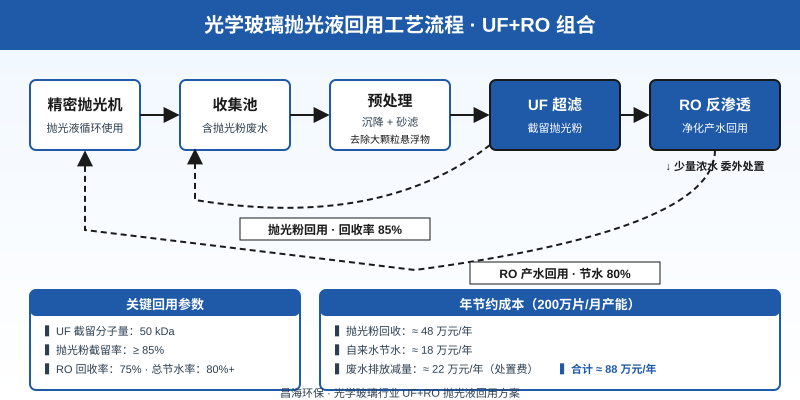

二、UF+RO 组合方案为什么能把回收率推到 85%?
1. UF 超滤:把抛光粉「全粒径」截留住。核心思路是用 50 kDa 截留分子量的 PVDF 中空纤维 UF 膜,替代传统沉降。UF 的孔径约 0.01-0.02 μm,远小于 CeO₂ 颗粒(0.5-10 μm),所以无论颗粒大小都能被膜截留,产水侧基本无抛光粉流失。UF 浓缩液含 15%-20% 抛光粉,直接回流到抛光机配液槽循环使用,新抛光粉只补充消耗量(约原用量的 30%-40%)。
2. RO 反渗透:把产水「纯净化」回用。UF 产水虽然不含抛光粉,但还含有抛光粉分散剂、磨屑溶出物、电导率较高(约 800-1500 μS/cm),直接回用会让抛光液「老化」加快(分散剂累积、pH 漂移)。昌海方案在 UF 后面接一段 RO,把产水电导率降到 50 μS/cm 以下,回用到抛光机末道清洗和配液稀释,等于把自来水消耗也省了。RO 浓水(约进水 25%)因为量小、含盐稳定,可以委外处置或进厂区蒸发。
三、关键运行参数怎么设?(实测)
以下是昌海环保在某光学玻璃厂 UF+RO 抛光液回用项目实测的关键参数,供同行参考。三个核心点必须盯紧:UF 段跨膜压差(TMP)不能长期高于 80 kPa,否则膜污染加速;RO 段回收率设到 70%-75% 是甜点,再高浓水侧会析出抛光粉分散剂结晶;预处理段必须把沉降池停留时间做到 4 小时以上,不然大颗粒磨屑直接糊 UF 膜。
| 参数 | UF 段 | RO 段 | 系统总回收率 |
|---|---|---|---|
| 膜规格 | PVDF 中空纤维 50 kDa | 聚酰胺复合膜 8040 | — |
| 运行通量 | 50-70 L/m²·h | 18-22 L/m²·h | — |
| 操作压力 | 0.05-0.15 MPa | 0.8-1.2 MPa | — |
| 段回收率 | 80%-85% | 70%-75% | — |
| 抛光粉截留率 | ≥ 99.5% | — | ≥ 99.5% |
| 抛光粉回收率 | — | — | ≥ 85% |
| 产水电导率 | — | < 50 μS/cm | < 50 μS/cm |
| 反洗周期 | 每 30 min 反洗 90s | — | — |
| 化学清洗周期 | 7-14 天 | 30-45 天 | — |
四、项目实施要点(踩过的 3 个坑)
1. 预处理必须留 4h 沉降时间,不能省。第一个项目我们按常规设计 2h 斜板沉降,结果 UF 膜一周就被磨屑糊死,跨膜压差从 40 kPa 涨到 110 kPa,化学清洗 3 天一次。后来改成 4h 平流式沉降池+50 μm 袋式过滤,UF 膜稳定运行 21 天不需化学清洗。磨屑比抛光粉「硬」得多,这是大家容易忽略的。
2. UF 反洗必须用 UF 产水,不能用自来水。很多厂图省事,UF 反洗直接用自来水。但抛光液体系里有分散剂,自来水里的 Ca²⁺/Mg²⁺ 会和分散剂反应生成絮状物,反而把膜堵了。我们要求反洗水必须是 UF 自身产水,且每周用 0.5% NaOH + 0.1% NaClO 在线化学加强反洗一次,膜寿命从 8 个月延长到 18 个月以上。
3. RO 浓水出路要提前规划,别等系统跑起来再想。RO 浓水含分散剂和少量抛光粉(约 50-200 mg/L),不能直接排放。我们一般有两条出路:一是厂区有蒸发塘的进蒸发塘;二是量小(约 3 m³/天)委外处置。如果厂区周边有印染、纺织等用纯水的下游企业,浓水经简单 pH 调节后也可做他们的一次清洗水,真正做到零排放。
五、这套方案适合哪些光学玻璃厂?
昌海 UF+RO 抛光液回用方案适合以下三类厂家:一是月产能 100 万片以上的精密光学镜片/手机镜片厂,抛光液废水 ≥ 5 m³/天,经济账才划算;二是用 CeO₂(氧化铈)抛光粉的厂家,CeO₂ 单价高(3-4 万/吨),回收价值大;三是厂区自来水/工业用水水价 ≥ 4 元/吨的地区,节水收益明显(长三角、珠三角、福建沿海都满足)。如果您厂用的是 SiO₂(二氧化硅)抛光浆料,回收价值相对低一些,更适合直接走「UF+末端浓水蒸发」路线。
工艺细节、设备选型、投资回收期测算,可以在评论区留言您的产能规模(万片/月)和抛光粉类型(CeO₂/SiO₂/金刚石微粉),我们会根据您的实际情况出一份工艺方案初稿。下一篇文章我们会拆解「光学玻璃研磨+粗抛+精抛三段废水分质回用」方案,关注昌海环保获取更新。
