半导体晶圆清洗对水质要求极致，UPW（超纯水）系统产水须达到电阻率 18.2 MΩ·cm（25℃）、TOC < 1 ppb、颗粒（>0.2μm）< 1 个/mL。然而在项目验收现场，仪表显示”达标”、晶圆实测”不达标”的尴尬时有发生——差距往往不是 0.01，而是恰好 0.02。这 0.02 背后，藏着 3 个项目验收盲区。
一、3 个验收盲区：为什么仪表达标、晶圆报废？
1. 盲区 1：电阻率在线表 vs 离线 TOC
在线电导率仪测量的是”理论纯水电阻率”，对有机物污染不敏感。半导体晶圆清洗时，1 ppb TOC 即可在硅片表面残留 0.1 nm 碳污染层，直接影响栅氧化层完整性。某 8 寸晶圆厂 UPW 系统电阻率稳定 18.2 MΩ·cm，但离线 TOC 实测 5–8 ppb——月良率波动 ±10%，设备闲置率上升 8%。
2. 盲区 2：终端精滤出口 vs 机台入口
0.05μm 终端精滤器装在产水侧，但 EP 管、PVDF 接头持续向水中释放颗粒。系统运行 6 个月后，管网脱落的颗粒数往往是终端精滤的 10–100 倍。某 12 寸厂终端颗粒 < 1 个/mL，但机台入口实测 50 个/mL，差距完全藏在管网中。
3. 盲区 3：白天静态测 vs 24h 满产测
UPW 系统静态停机状态下电阻率 18.2，但夜间满产时由于流速、压力变化，膜元件可能瞬时”穿透”——电阻率掉到 17.5。某厂白天测 18.2、夜间满产实测 17.5，月度故障停机 4 次，每次损失 12 万元。
二、关键验收参数对比表
| 指标 | 设计值 | 在线仪表 | 实测值 | 差距来源 |
|---|---|---|---|---|
| 电阻率（25℃） | 18.2 MΩ·cm | 18.2 | 17.8–18.0 | 管网动态 / 夜间满产穿透 |
| TOC | < 1 ppb | 不显示 | 5–8 ppb | 在线缺测，UV 灯老化未换 |
| 颗粒（>0.2μm） | < 1 个/mL | 不显示 | 30–80 个/mL | 管网颗粒脱落 |
| 硅 | < 1 μg/L | 不显示 | 3–5 μg/L | 混床树脂溶出 |
| 动态满产电阻率 | ≥ 18.0 | 未测 | 17.5 | 膜元件瞬时穿透 |
三、半导体 UPW 完整工艺路线

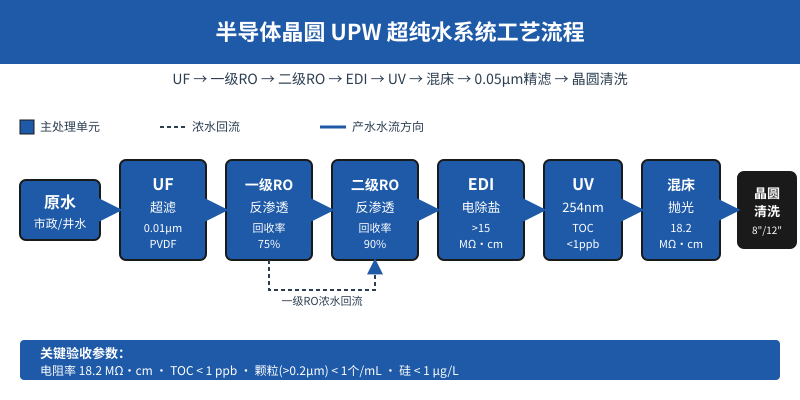

原水 → UF 超滤（0.01μm PVDF）→ 一级 RO 反渗透（回收率 75%）→ 二级 RO 反渗透（回收率 90%）→ EDI 电除盐（>15 MΩ·cm）→ 254nm UV 杀菌（TOC < 1 ppb）→ 混床抛光（18.2 MΩ·cm）→ 0.05μm 终端精滤 → 晶圆清洗机。
1. UF 超滤预处理：0.01μm PVDF 中空纤维膜，去除胶体、细菌、大分子有机物，SDI < 3，保护下游 RO。这是整个系统稳定运行的基础。
2. 两级 RO 脱盐：一级回收率 75%，二级回收率 90%，浓水回流至一级入口，整体脱盐率 > 99.5%。两级 RO 是 UPW 系统的脱盐主体，决定产水电阻率基础。
3. EDI 连续电除盐：无需酸碱再生，电阻率提升至 > 15 MΩ·cm，硅 < 5 μg/L。相比传统混床，EDI 运行成本降低 60%，出水水质更稳定。
4. UV + 混床 + 终端精滤：254nm UV 杀菌降 TOC，混床精处理抛光电阻率至 18.2 MΩ·cm，0.05μm 终端精滤拦截颗粒。这是 UPW 系统”最后 0.02″的关键。
四、3 个验收动作，把 0.02 差距按下去
1. 在线 + 离线双测：电阻率在线监测 + TOC/颗粒/硅每周离线抽测 3 次。TOC 优先用在线 TOC 分析仪（哪怕精度低 1 个量级也比没有强），颗粒用激光颗粒计数器在线监测。
2. 取样点选在机台入口：模拟实际工况，而不是终端精滤出口。把机台入口作为验收取样点，把 0.05μm 精滤器到机台这段管网的污染算入系统责任。
3. 24 小时连续监测：覆盖白天+夜间、静态+动态、满产+待机。建议用数据采集系统连续记录电阻率、TOC、温度、流量，设定三级报警阈值（< 18.0 / < 17.5 / < 17.0）。
五、实际案例：UPW 系统在半导体外的延伸应用
UPW 工艺链不仅服务于半导体晶圆清洗，在电子级、医药级、食品级也有广泛应用：
1. 印尼巴厘岛生态度假村 UF+RO+EDI 组合：80 m³/天，电阻率 > 15 MΩ·cm，铁 0.05 mg/L（标准 < 0.3），锰 < 0.02 mg/L（标准 < 0.1），大肠杆菌未检出。通过 Green Globe 金级认证。
2. 新加坡滨海湾酒店 RO-3 大型纯水系统：120 m³/天，连续运行 3 年膜未更换。产水电阻率 15–30 μS/cm，硬度几乎为零，年节省冷却塔维护费 52,000 SGD。
半导体 UPW 的 3 个验收盲区，本质是”在线仪表的简化模型”与”实际工况的复杂性”之间的差距。把”只看电阻率”升级为”在线+离线+连续+机台入口”，0.02 差距就被压到了晶圆良率可以接受的范围。
