某12寸晶圆厂的纯水站，连续3批Wafer在RCA清洗后表面颗粒超标，良率从97%掉到82%。工程师查了半个月，最后卡在EDI进水的3个隐性参数上——不是设备坏了，是水没控到位。这种事在半导体行业并不是孤例，3纳米制程每片Wafer价值上万元，水质波动一次就是几十万损失。
昌海环保服务了上百家电子级超纯水客户，发现一个规律：90%的EDI出水水质问题，都出在进水预处理没控好红线。这篇文章把半导体超纯水的3条EDI进水电导率红线、各级产水指标、3个业主最容易踩的坑，一次性讲清楚。
一、半导体超纯水为什么必须做到18.2MΩ·cm
半导体行业对超纯水（UPW，Ultrapure Water）的指标要求，几乎是所有工业用水里最严苛的一档。直观比较：生活饮用水电阻率约0.0005 MΩ·cm，制药纯化水要求≥0.5 MΩ·cm，而12寸晶圆清洗用的UPW，电阻率要稳定达到18.2 MΩ·cm——比饮用水严格36000倍。

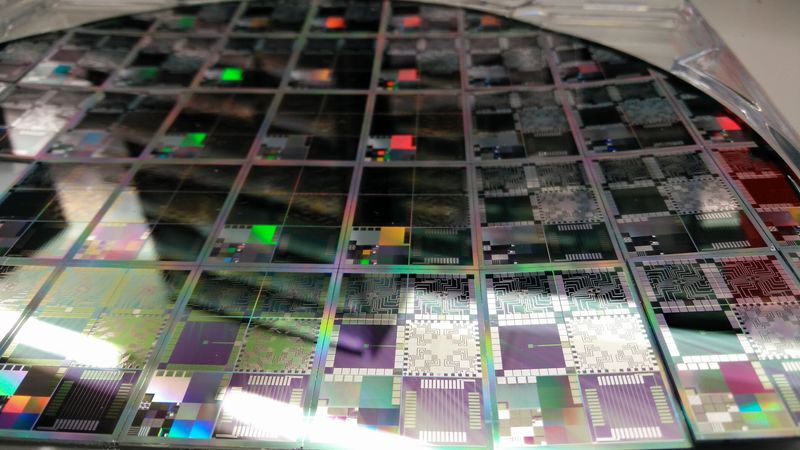

1. 晶圆污染的隐形损失。一片12寸晶圆上要刻几十亿个晶体管，线宽在3nm-7nm级别。任何一颗直径>0.2μm的颗粒、任何1ppb级别的硅溶出、任何10ppb级别的TOC残留，都可能造成光刻缺陷、电迁移失效、金属互连短路。良率每掉1个百分点，对一座月产5万片Wafer的Fab来说，单月损失在千万级。这也是为什么半导体超纯水的工艺链比食品、医药、镀锌行业都要长得多。
2. 18.2 MΩ·cm的物理含义。理论纯水的电阻率上限就是25 MΩ·cm（25℃），18.2 MΩ·cm是工程上最经济的纯度极限——再往上一档，设备投资和运行能耗会指数级上升，而对良率的边际收益已经很小。所以全球半导体厂都把18.2 MΩ·cm作为UPW的核心控制线。
二、3个EDI进水电导率红线，踩中一个就完蛋
EDI（Electrodeionization，连续电去离子）是半导体超纯水系统的”心脏”——它把二级RO产水从1-5 MΩ·cm进一步提到15-17 MΩ·cm。但EDI对进水水质非常敏感，进水电导率、硬度、CO₂、余氯4个参数中，踩中1个红线就可能让产水率暴跌40%甚至报废模块。以下3条是半导体厂最常踩中的：
1. 进水硬度必须<0.1 mg/L（以CaCO₃计）。硬度超标的典型现象是EDI模块内部结垢，电压升高、电流下降，产水电阻率从17掉到10以下。某8寸晶圆厂曾经EDI模块使用不到1年就要化学清洗，拆开一看阳极室结了一层CaCO₃白垢——根因是软化器再生周期算错，硬度漏过去了。昌海的做法是在EDI进水前再加一道二级软化+5μm保安过滤双保险，把硬度从0.5 mg/L压到0.05 mg/L以下。
2. 进水CO₂含量<5 mg/L。CO₂溶于水形成HCO₃⁻，直接被RO膜”放行”到产水侧，等于在RO后面又”注入”了弱酸。这是很多厂EDI产水电阻率死活卡在15上不去的根因——不是EDI不行，是CO₂”骗”过了RO。解法是在RO之间加脱气膜（膜接触器），把CO₂从30 mg/L降到3 mg/L以下，EDI产水就能稳定在16-17 MΩ·cm。
3. 进水余氯<0.05 mg/L。RO膜对余氯的耐受是0.1 mg/L，但EDI的离子交换树脂对余氯几乎零容忍——0.1 mg/L的余氯连续运行2周，树脂就开始氧化降解，产水水质会断崖式下降。很多老厂忽视活性炭的更换周期，等发现EDI产水变差时，树脂已经报废，只能换模块。昌海的标准是活性炭每6个月强制更换，EDI进水余氯在线表连续监测，>0.05 mg/L立即报警。
三、半导体超纯水各级产水关键指标对照

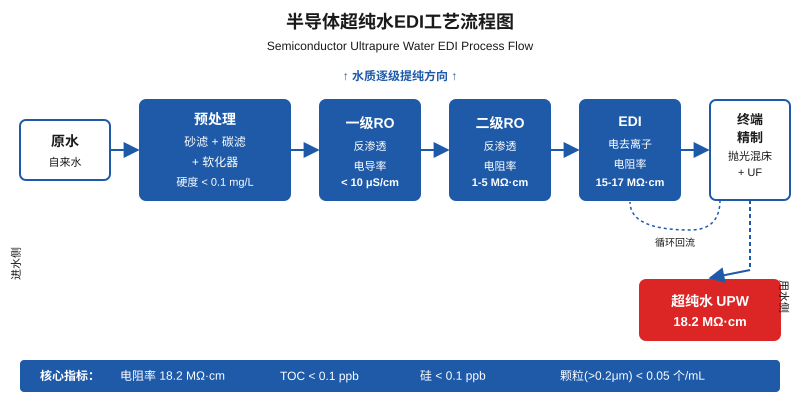

从自来水到18.2 MΩ·cm的UPW，要经过”预处理→一级RO→二级RO→EDI→终端精制”5个主要工艺段。每一段都有严格的电阻率、TOC、颗粒、硅4项指标，上一段不达标，下一段再怎么补救都没用。下表是昌海在12寸晶圆厂的实测数据：
| 工艺段 | 电阻率(MΩ·cm) | TOC(ppb) | 颗粒(>0.2μm,个/mL) | 硅(ppb) |
|---|---|---|---|---|
| 进水（自来水） | 0.0005 | 200-500 | 10000+ | 1000+ |
| 预处理产水 | 0.05 | 50-100 | 1000+ | 500+ |
| 一级RO产水 | 0.2-0.5 | 10-50 | <100 | <100 |
| 二级RO产水 | 1-5 | 1-5 | <10 | <10 |
| EDI产水 | 15-17 | <1 | <1 | <5 |
| 终端超纯水(UPW) | 18.2 | <0.1 | <0.05 | <0.1 |
注意几个关键点：① 颗粒指标不是越低越好，是”低于某个值”——3nm制程要求终端<0.05个/mL；② 硅指标对先进制程极其敏感，>0.1ppb就可能造成栅氧击穿；③ TOC的极限控制靠185nm+254nm双波长紫外灯，单靠RO和EDI根本压不到<0.1ppb。
四、3个业主最常踩的坑（避坑指南）
昌海服务了上百家半导体客户，整理出3个”老法师级”的避坑点。这3个坑，踩一次损失几十万起步。
1. 只看电阻率不看TOC。很多厂验收时只测电阻率，看到18.2就签字，但TOC可能是5ppb甚至10ppb。等到Wafer光刻出问题，查不出原因，损失已经发生。必装：在线TOC表，实时监控，>1ppb立即报警。离线检测一周一次，赛默飞Sievers或同级别机型。
2. 终端UF选错精度。终端UF（超滤）选0.1μm还是0.01μm（UF膜截留分子量6000-10000 Dalton）？先进制程必须选0.01μm/6kD以下，0.1μm对3nm工艺根本不够。某6寸厂长期用0.1μm UF，颗粒指标一直卡在1-2个/mL下不去，最后升级到0.01μm才解决，良率从92%回升到97%。
3. EDI再生周期算错。EDI不是RO，没有”反洗”概念，它的”再生”是连续在线电再生，靠电流把树脂上的离子”搬走”。但很多厂把电再生和化学清洗混为一谈，电导率一掉就上酸碱清洗，结果树脂寿命从5年缩短到2年。正确做法：EDI产水下降先查进水水质（硬度、CO₂、余氯），不是EDI的锅就别让它背。
五、昌海电子级超纯水方案能力
昌海环保针对半导体、面板、光伏、电池等行业超纯水需求，提供的标准方案是：UF+二级RO+EDI+终端精制（混床+UF+UV），全工艺链闭环。
产水水质稳定达到电阻率18.2 MΩ·cm，硅<0.1ppb，TOC<10ppb，颗粒(>0.2μm)<0.05个/mL，对标SEMI C1/C2 Grade标准。已经服务过12寸晶圆厂、8寸晶圆厂、面板厂、动力电池厂等上百个项目，覆盖从10m³/h到200m³/h的全流量段。
如果你的纯水站EDI出水电阻率卡在15上不去，或者TOC/颗粒反复超标，9成可能是进水预处理没控好。把上面3条红线对一遍参数，往往能省下一笔设备改造的钱。需要做EDI进水诊断或半导体超纯水方案设计，欢迎联系昌海工程师上门勘察。
